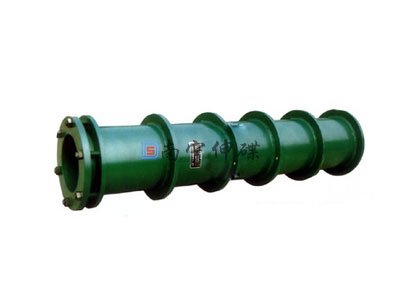

加长型防水套管
作者:www.gxnnsd.com 广西柔性防水套管 时间:2013-04-05 20:39
产品详细描述
防水套管安装常见的方法:
"随土建施工一齐安装”
——管道穿混凝土构造的剪力墙基础、穿梁、穿异型柱时,应随土建一齐安装。原因是,预留孔洞后,套管与混凝土之间的二次浇注不好处理;有的无法处理,如地下室基础混凝土剪力墙上安装刚性防水套管。
“安装管道前安装”
——指管道穿混凝土楼板、普通砖墙时,一般都在混凝土楼板上预留孔洞,普通砖墙可以后凿过墙眼。楼板处,在安管道之前,掉通线、安装套管。砖墙上,画线、栽设支架,找好坡度,安装套管。
|
名 称 | 柔性防水套管 | 刚性防水套管 | 型 号 | 全长 | S312 | 02S404 | S312 | 公称通径 | 翼环直径 | 翼环直径 | 翼环直径 | 长度(=墙厚) | 50 | 380 | 177 | 200 | 225 | 200 | 65 | 380 | 190 | 220 | 230 | 200 | 80 | 384 | 217 | 235 | 251 | 200 | 100 | 384 | 236 | 255 | 280 | 200 | 125 | 386 | 257 | 290 | 301 | 200 | 150 | 386 | 280 | 315 | 324 | 200 | 200 | 386 | 350 | 375 | 394 | 200 | 250 | 388 | 402 | 435 | 446 | 200 | 300 | 388 | 462 | 495 | 498 | 200 | 350 | 392 | 511 | 545 | 567 | 200 | 400 | 392 | 565 | 600 | 621 | 200 | 450 | 394 | 615 | 650 | 671 | 200 | 500 | 394 | 673 | 705 | 720 | 200 | 600 | 407 | 787 | 820 | 822 | 200 | 700 | 409 | 877 | 910 | 911 | 200 | 800 | 411 | 987 | 1020 | 1011 | 200 | 900 | 413 | 1087 | 1120 | 1113 | 200 | 1000 | 415 | 1187 | 1220 | 1213 | 200 | 1200 | 416 | 1390 | 1423 | 1413 | 200 | 1400 | 417 | 1590 | 1623 | 1613 | 200 |
|
|
注:订货时注明管子外径,大于DN1400、墙厚大于或小于300mm的产品可订制加工。 |
我厂生产的防水套管是根据 建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物;刚性防水套 管一般适用于管道穿过墙壁之处要求一般防水的构筑物;柔性及刚性防水套管穿墙处之墙壁,如遇非混凝土时应改用混凝土墙壁,而且必须将套管一次凝固于墙内; 防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。 |
