| XH41型橡胶排污鸭嘴阀 | | 橡胶排污止回阀俗称：鸭嘴阀，又称：排污橡胶止回阀。主要产品有：XH81、XH81A、XH41、XH41A型橡胶排污止回阀（西班牙称“鸭嘴形柔性止回阀”；美国称为“鸭嘴形橡胶平嘴阀”）是在西班牙ROSS阀门公司，美国红阀门公司生产的基础上进行总结性、典范性、革命性再设计。我们致力于不断完善（鸭嘴形柔性止回阀）橡胶排污止回阀的功能，提高性能，使该阀门的强度、韧性、密封性大大提高，该阀门没有任何活动组件，免任何维修。该阀门可以给直管、法兰管、水泥管、玻璃钢管配套，该阀门广泛用于海岸、沙滩、码头、水库、市政排洪、排污，可谓是环保绿色阀门，该阀门取代拍门止回阀，彻底解决拍门易被泥沙、淤泥、石块、植被、海洋生物阻塞的问题。法兰式橡胶排污止回阀产品主要用途：应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统. 产品主要特点：橡胶法兰与阀身联成一体,安装极为方便。阀体采用全橡胶设计，不会引起淤积和东西卡住现象发生，降低了维护成本，并允许固体颗粒顺畅通过。制造材料：氯丁橡胶，海普隆，丁睛橡胶及乙丙橡胶等。安装方法及尺寸：由橡胶法兰，阀体及鸭嘴一体制作而成，并带有衬垫金属法兰，可以与金属法兰自然连接，直接安装于罐体，管道及围堰上。安装连接时，法兰与连接法兰尺寸相对应，法兰与连接法兰之间应视具体情况加防水胶，保证联接紧固后绝对密封，还要注意不能碰坏橡胶排污止回阀的法兰唇边。 | |
| | | XH41型—DN100-2000mm | |
|
| | DN | 配合管
道通径 | 阀口台
阶(A) | 管道接
触（B＞） | | 50 | 2" | 20 | 20 | | 65 | 2"-1/2" | 25 | 25 | | 80 | 3" | 40 | 40 | | 100 | 4" | 50 | 50 | | 150 | 6" | 50 | 50 | | 200 | 8" | 50 | 50 | | 250 | 10" | 50 | 50 | | 300、350 | 12"～14" | 100 | 100 | | 400、450、500 | 16"～20" | 150 | 150 | | 600、700、800、900 | 24"～36" | 200 | 200 | | 1000 | 40" | 250 | 250 | | 1200、1400、1600 | 64" | 300 | 300 | | 1800 | 72" | 400 | 400 | | 说明：DN800～1800（32"～72"）为双包箍 |
| | 示意图 | | | 使用现场 | 安装结构形式 |
| | 安装方式 | 安装位置 | 安装结构示意图 | | 套接式 | 安装在排水
管的出口 |
| | 法兰式 | 安装在排水
管带法兰的
出口末端 |
| | 镶嵌式 | 安装于城市
雨水污水管
道中间 |

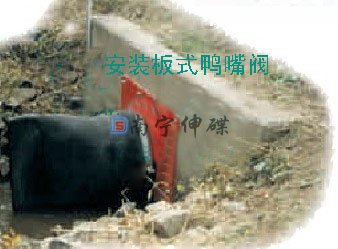

| | 安装板式 | 安装于出水
末端建筑物
上 |
| | 内置式 | 安装于城市
雨水污水和
系统出水末
端 |
| 灰浆或水
泥管道式 | 安装于灰浆
或水泥管道
的末端 |
|
| |
| |
| |
| | | 贮存与运输应注意事项：
A、XH81、XH41型橡胶排污止回阀，应放于低温、干燥处，并保证运输时立式状态放置；
B、设置地板或高于地平面立放；
C、该阀门应远离热源、臭氧、机油、强酸、强碱区域； |
| | D、严禁强辐射光线暴晒和承重； E、严禁锐利器具划破表面； F、包装箱上标有“↑”，不允许倒放或平放。 |
|
|
